俗称“导电胶条/斑马条”。它是以压合固定的方式连接LCD和线路板,使器件垂直导通。

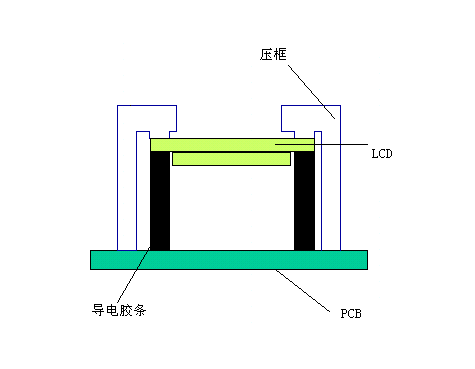

主要用于印刷电路板(PCB)与液晶显示屏(LCD)之间的电路连接,也可用于两块PCB之间的连接。
斑马条 (YL Type)
斑马导电胶条是由导电体与绝缘体逐层平行交替连接而成,有斑马纹路,具有四面导电的功能;是弱导产品中不可缺少的材料之一。
它是广泛地应用于连接小型的液晶显示器与电路板,由于它没有外层绝缘体(可以四面导电),因此需配合绝缘的外壳使用。
发泡型 (YP Type)
YP型号导电胶条是在YL型号两边加上经发泡的海棉状外层,增加其可压缩性能,它适用于连接大型液晶显示器与电路板。
可应用之产品:适合于所有液晶显示器产品,如计算器、电子玩具、电子秤等。
常见的发泡型:红发泡(普通双面发泡)、白发泡、黑发泡、灰发泡、黄红发泡、YPS单面发泡;
透明夹层 (YS Type)
YS/SYS型号导电胶条是在YL型号的两面加上绝缘的外层,增加其可压缩性能。它适用于连接中型的液晶显示器与电路板。YS型号与SYS型号导电胶条的分别是绝缘外层的硬度不同,YS外层略为坚硬。
可应用之产品:适合于所有液晶显示器产品,如液晶显示模组、数字万用表、空调遥控器、电子秤等。(应用范围与YP型号相同。)
白夹层条 (YE Type)
YE型号导电胶条是专为点阵式液晶体显示器的精密和高品质而设计,此型号之导电胶条的中心部分是采用低电阻材料制造,外层用特别的技术制作以增强导电体的接触效果,从而进一步减低电阻,增加可靠性。
可应用之产品:点阵式及图象液晶显示器(点阵式及图象有背光效果之液晶显示器)
金丝条 (GS Type)
金丝条又名金线条、金粉条,它是由一条条及细的纯银镀金的金属丝排列组成中间的导电层,在两侧加入绝缘硅胶层制作而成。
金丝条的特点是电阻低,实测电阻0.01-0.02欧姆,接近于零电阻,适合需要低电阻的产品使用。
单面发泡 (YPS Type)
YPS型号导电胶条是在YL型号单侧面加上经发泡的海棉状外层,是YP型号产品的特殊形状。它不仅增加了可压缩性能,更重要的是解决了LCD或者PCB端导电线接触点短,从而改善了产品的导电性能。它适用于连接大型液晶显示器与电路板。
YPS单面发泡是在斑马型单面包覆发泡硅胶而成,常用于LCD测试架耗材;
印方向线条斑马条 (YSI)
导电胶条在长度方向是不能导电的,如果导电胶条设计的长度和高度比较接近的话,安装时候就很难区分导电方向,如果安装反了就会出现不导电的情况。
在这种情况下就需要在斑马条表面丝印上线条,通过线条方向来直观看出导电的方向,便于安装正确。
全导电片 (QD Type)
QD型号导电胶条全采用导电的硅胶制造而成。它广泛应用于连接电路板与发光片,另亦适用于测试电路板及导电测试器材。
可应用于电路板与发光片的连接,电路板之间的连接,测试器材等。
硅胶绝缘 (DM Type)
DM型胶条全采用绝缘的硅胶制造而成,而SPONGE型胶条则使用绝缘海棉的硅胶。它们适用于作为间隔物,可以和YL、YI、YP及YS、SYS、YE等型号一起使用,使液晶显示器得到平衡的状态。由于SPONGE型号条多加了发泡工序,因而增加其可压缩的性能。
可应用之产品:适用于单边导电的液晶显示器。 APPLICATIONS:Supporting LCD with Single-Sided Conductive Pattern.
发泡绝缘 (SP Type)
SPONGE型胶条使用绝缘海棉的硅胶,而DM型胶条全采用绝缘的硅胶制造而成。它们适用于作为间隔物,可以和YL、YI、YP及YS、SYS、YE等型号一起使用,使液晶显示器得到平衡的状态。由于SPONGE型号条多加了发泡工序,因而增加其可压缩的性能。
可应用之产品:适用于单边导电的液晶显示器。 APPLICATIONS:Supporting LCD with Single-Sided Conductive Pattern.
Pitch=0.05mm
Pitch=0.10mm
Pitch=0.18mm
项目 | 单位 | 0.05P | 0.10P | 0.18P | |
---|---|---|---|---|---|
间距 | P | mm | 0.05±0.02 | 0.10±0.03 | 0.18±0.05 |
长度 | L | mm | 1.0∼20±0.15 20.1∼50±0.2 50.1∼100±0.3 100.1∼150±0.4 150.1∼200±0.6 200∼±0.8 |
||
高度 | H | mm | 0.8∼5±0.1 5.1∼±0.15 | ||
宽度 | W | mm | 0.3∼2.5±0.1 2.5∼±0.15 | ||
导电层宽度 | Tc | mm | 0.025 | 0.05 | 0.09 |
绝缘层宽度 | Ti | mm | 0.025 | 0.05 | 0.09 |
国产导电胶 体积电阻≤6Ω•cm
进口导电胶 体积电阻≤2.5Ω•cm
项目 ITEM |
单位 UNIT |
位置 POSITION |
国产导电硅橡胶 YL TYPE |
进口导电硅橡胶 YL TYPE |
---|---|---|---|---|
导电性能 Electrical Conductivity |
★ ★ ★ | ★ ★ ★ ★ ★ | ||
颜色 Colors |
绝缘层 Insulator | 乳白半透明 | 乳白半透明 | |
导电层 Conductor | 黑色 | 黑色 | ||
外层 Supporter | —— | —— | ||
比重 Specific Gravity |
(25°C) | 绝缘层 Insulator | 1.18 | 1.18 |
导电层 Conductor | 1.20 | 1.20 | ||
外层 Supporter | —— | —— | ||
硬度 Hardness |
°A | 绝缘层 Insulator | 70°A±3°A | 70°A±3°A |
导电层 Conductor | 70°A±4°A | 73°A±3°A | ||
外层 Supporter | —— | —— | ||
拉力强度 Tensile Strength |
kg/cm2 | 绝缘层 Insulator | 70∼80 | 70∼85 |
导电层 Conductor | 50∼60 | 50∼60 | ||
外层 Supporter | —— | —— | ||
压缩变形率 Compression Set |
% | 15∼20 | 15∼20 | |
延伸率 Elongation |
% | 绝缘层 Insulator | 150∼250 | 150∼250 |
导电层 Conductor | 150∼200 | 150∼200 | ||
外层 Supporter | —— | —— | ||
已定电流密度 Rated Current Density |
mA/mm2 | 导电层 Conductor | 1 | 1 |
绝缘体电压 Voltage |
kV/mm | 绝缘层 Insulator | 20∼25 | 20∼25 |
外层 Supporter | —— | —— | ||
电阻系数 Volume Resistivity |
Ω•cm | 绝缘层 Insulator | 1013 | 1013 |
导电层 Conductor | ≤6 | ≤2.5 | ||
外层 Supporter | —— | —— | ||
绝缘层的电阻值 Insulator Resistance |
MΩ (DC.500V) |
MIN.1000 | MIN.1000 | |
温度范围 Operating Temperature Range |
°C | -40°C∼+120°C |
保存温度范围
Heat Preservation Temperature Range
工作耐温范围
Operation Temperature Range
项目 | 测试条件 | 测试结果 |
---|---|---|
低温放置试验 | -20°C,480HR | 测试后符合前项之规定 |
高温放置试验 | 100°C,480HR | 测试后符合前项之规定 |
高湿度放置试验 | 相对湿度95%,65°C,480HR | 测试后符合前项之规定 |
失重测试 | 200°C,24HR | 失重低于0.65% |
压缩永久变形量 | 压缩15%,70°C,24HR | 压缩状态下,高度为测试前的95%以上 |
PE平口袋
塑料盒(需定制)
检验项目 INSPECTION ITEMS |
检验工具 INSPECTION TOOL |
检验标准 INSPECTION STANDARD |
||
---|---|---|---|---|
尺寸 Dimension |
1 | 长[L] Length |
数字影像仪、卡尺 Nemeric Shadow Tester、Calliper |
参考《尺寸与公差》 《Dimensions & Tolerances》 |
2 | 高[H] Height |
|||
3 | 宽[W] Width |
测厚计 Thickness Tester |
||
4 | 导电层[Cw] Conductive Layer |
数字影像仪 Nemeric Shadow Tester |
||
5 | 间距[P] Pitch |
数字影像仪 Nemeric Shadow Tester |
||
特性 Characteristic |
1 | 芯片硬度 Hardness |
硬度计(邵氏°A) Hardness Tester(°A) |
70°±5° |
2 | 外侧层硬度 Hardness |
硬度计(邵氏°A) Hardness Tester(°A) |
—— | |
3 | 导电层弯曲 Transform |
数字影像仪 Nemeric Shadow Tester |
Cw±0.15mm以内<1° Within Cw±0.15mm<1° |
|
4 | 阻抗 Resistance |
垂直导通测试仪(Ω) Resistance Tester(Ω) |
依尺寸压缩15%判得≤6Ω•cm 15% Dimension Compression |
|
外观 Surface |
1 | 清洁度 Cleanness |
100%目视全检 100% Visual |
表面光滑、无砂眼,不应有异物覆盖 |
2 | 毛边 Burr |
100%目视全检 100% Visual |
无缺崩和凸边 | |
3 | 气泡 Bubble |
100%目视全检 100% Visual |
无气泡 | |
4 | 颜色 Colors |
100%目视全检 100% Visual |
颜色基本一致 | |
5 | 倾斜角 Skew |
数字影像仪 Nemeric Shadow Tester |
<2° |
四面全导电型斑马条硬度是多少?导电胶条硬度如何测量?
四面全导电型斑马条硬度是多少?四面全导电斑马条的硬度是70°±5°。我们所有的胶条中间黑色的导电芯片都是统一制作的,这么多年都是成熟固定了的配方,是没法调整和变动的。因为这个是要保证成品能达到电阻要求…
导电胶条斑马条是由什么材料组成的?导电胶条的材料成分表?
导电胶条斑马条是由什么材料组成的?导电胶条、斑马条学名导电橡胶连接器,其核心部件为中间黑色导电层,一般称为导电胶条的中导。这一层是导电胶条实现导电连接作用的关键,肉眼看上面它是全黑的,但是用放大镜观察…
